Y38-2-3-4 破碎机系列 CRUSHER SERIES xin
Y38-2-3-4 破碎机系列 CRUSHER SERIES xin

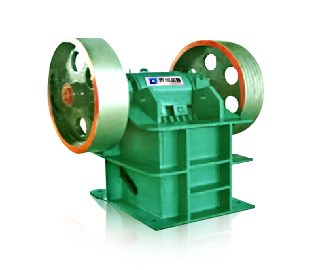

Y38-2. TL-PSJ E400 型锷式破碎机 Jaw Crusher Type TL-PSJ-E400

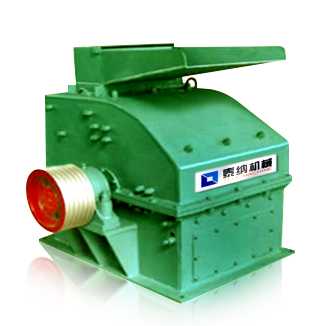

Y38-3. TL-PSJ-C600型锤式破碎机 Hammer Crusher Type TL-PSJ-C600

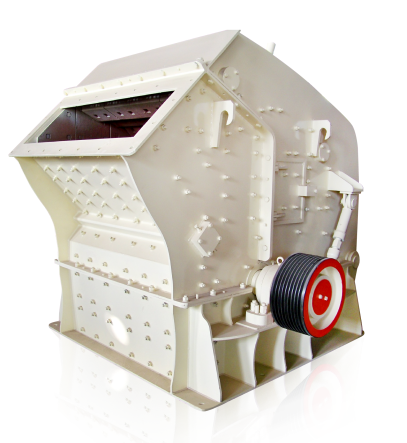

Y38-4. TL-PSJ-F800型反击式破碎机 Impact Crusher Type TL-PSJ-F800
| 技术参数 / Parameter | PSJ-E400 型号 / Type | PSJ-C600 型号 / Type | PSJ-F800 型号 / Type | |
|---|---|---|---|---|
| 外形尺寸 (长 × 宽 × 高) / Dimension L×W×H 毫米 (mm) | 1730×1730×1630 | 1200×1000×1030 | 2052×1509×1834 | |
| 生产能力 / Production Capacity 吨 / 小时 (tons /hr) | 16~60 | 5~25 | 20~25 | |
| 进料 / 出料粒度 / Inlet/Outlet Particle Size 毫米 (mm) | ≤340 / ≤40~100 | ≤220 / ≤5~15 | ≤200 / ≤3~10 | |
| 电机功率 / Motor Power 千瓦 (kw) | 30 | 22 | 75 | |
| 重量 / Weight 公斤 (kg) | ≈7000 | ≈2300 | ≈5000 |
Machine Features
1.Specially made for the rough crushing process of the raw mineral,
shale and clay materials to get follow-up required working
materials.
2.Each type has different way to crush, PSJ-E series adopts eccen-
tric wheel control jaw opening and meshing type; PSJ-C series
adopts rotary hammer and screen filter type; PSJ-F series adopts
the gap between the impact plate and the hammer head type.
Chose to use the characteristics of each type to achieve different
requirements.
设备描述及机型特点
1.专为陶瓷砖瓦生产线上需要的矿石、页岩、
粘土等原料的初级破碎加工工序而特别研
制，以获得后续工艺要求的工作用料。
2.各型机的破碎方式有所不同：TL-PSJ-E系列
采用偏心轮控制钳口开度并啮合挤压式；
TL-PSJ-C系列采用旋转锤头击打及筛网过滤
式；TL-PSJ-F系列采用反击板与锤头间的间
隙细碎式；分别利用每种机型的特点达到不
同的使用要求。
- Final specifications can be adjusted according to process requirements.
- Complete drawings and technical sheets are available on request.
