C23-5-6 CUTTER/CUTTING MACHINE SERIES

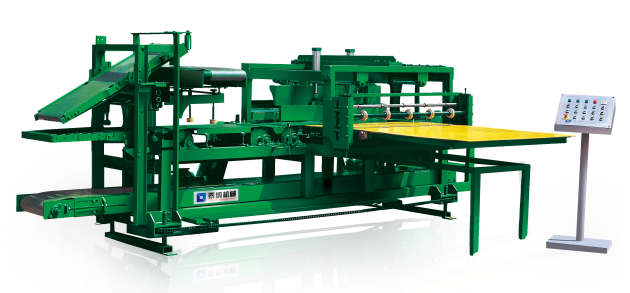

C.23-5 TL-QDJ-L型大规格卧式切砖机

C.23-5 Auto L-Size Horizontal Cutter Type TL-QDJ-L

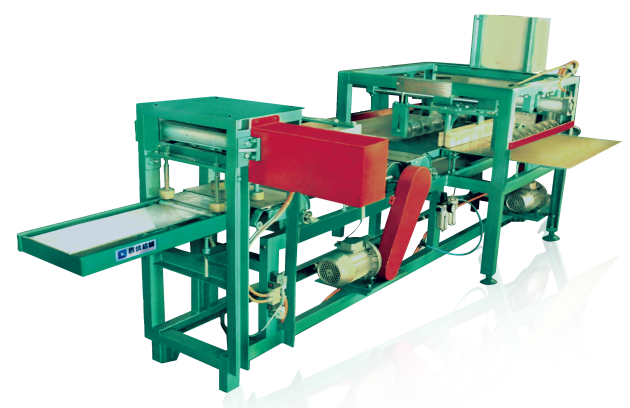

C.23-6 TL-QDJ-S型小规格卧式切砖机

C.23-6 Auto S-Size Horizontal Cutter Type TL-QDJ-S

技术参数 / Parameter	QDJ-L 型号 / Type	QDJ-S 型号 / Type
外形尺寸 (长 × 宽 × 高) / Dimension L×W×H 毫米 (mm)	3050×1600×2250	3360×1173×1067
切坯频率 / Cutting Frequency 次 / 分 (1/min)	1~16	1~22
切坯长度范围 / Cutting Length Range 毫米 (mm)	≤1200	70~660
切坯宽度范围 / Cutting Width Range 毫米 (mm)	≤460	≤160
切割精度 / Cutting Precision 毫米 (mm)	<1	<1
电机功率 / Motor Power 千瓦 (kw)	3.87	3
重量 / Weight 公斤 (kg)	2,300	800

Machine Features
1.Leading technology specially made for the cuttingprocess of high-grade extruded wet-forming greenclay or ceramic tiles and bricks, especially forcutting the horizontal conveying tiles, like ceramicplate, special shaped and artistic tiles, clay bricksetc.
2.The unique cutting mechanism and liquid crystaldisplay control panel ensure high quality and wholeautomatic working of rough cutting, pushingforward, traversing and cutting to fixed size withchamfered edges or carved-marks when needed.(Optional for Type L or S according to the require-ment)

设备描述及机型特点

1.领先技术，专为配套高质量湿式成型切断工序而特别研制，采用水平推进切断方式，尤其适合平卧挤出输送的陶板、粘土砖、异型陶、艺术砖等砖坯的切割。

2.独特设计的切断机构及人机界面液晶显示屏操作控制面板，全自动完成粗切、快进、横推、精切、倒(可根据不同平面尺寸要求分别选择L型或S型)
