C21-3-4 压瓦机及压瓦成型线系列 ROOFING TILE PRESS & FORMING LINE SERIES

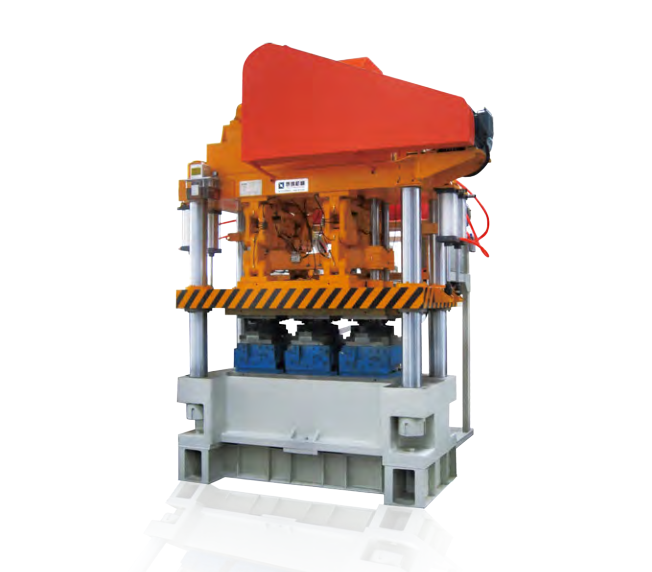

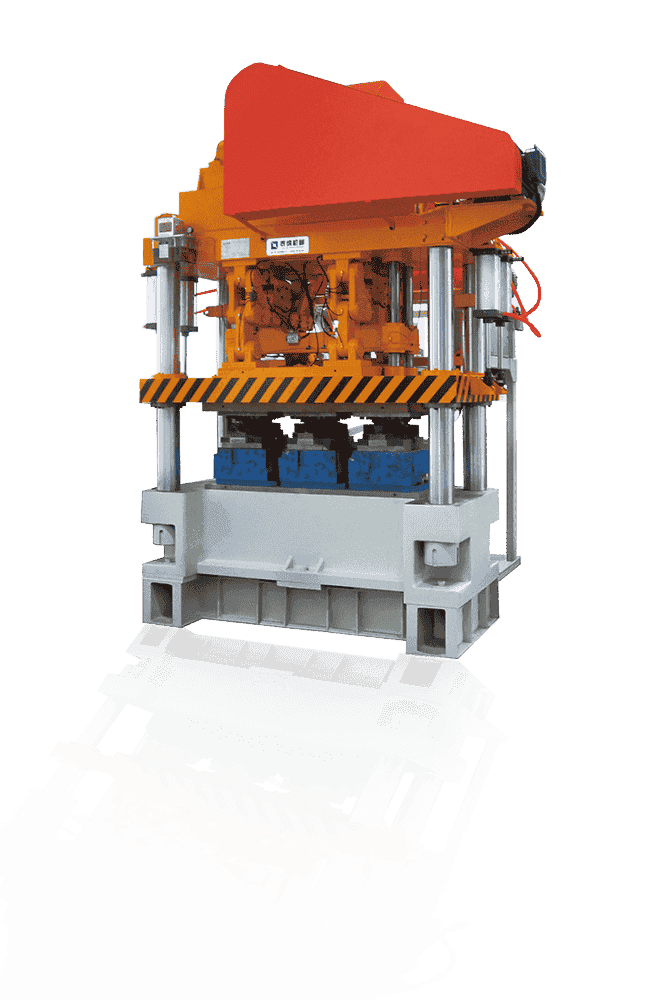

C21-3. TL-AUTOYWJ-3W 型全自动单工位压瓦线

Auto Roofing-Tile Triple-Mold Press Line Type TL-AUTOYWJ-3W

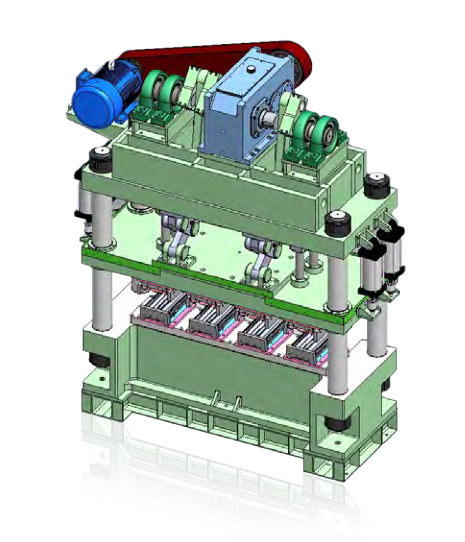

C21-4. TL-AUTOYWJ-4W 型全自动双工位压瓦主机

Auto Roofing-Tile Quadruple-Mold Main Press Type TL-AUTOYWJ-4W

技术参数 / Parameter	3W 型号	4W 型号
外形尺寸 (长 × 宽 × 高) / Dimension L×W×H 毫米 (mm)	12100×2775×3365	3320×1465×3500
工作台尺寸 (长 × 宽) / Working Table L×W 毫米 (mm)	2060×915	2580×1000
冲压频率 / Working Frequency 次 / 分 (1/min)	10~12	9~12
每分钟冲压片数 / Pieces Per Min 片 / 分 (pcs/min)	30~36	36~48
压力行程 / Pressure Stroke 毫米 (mm)	250	250
最大压制力 / Max Press Force 千牛 (kn)	3000	3600
电机功率 / Motor Power 千瓦 (kw)	36.37	46.37
重量 / Weight 公斤 (kg)	15,000	21,000

Machine Features

1.Super adapt to a variety of roofng tile products of multi-shape, multi-volume,

fexible, high quality and efcient production. And type 3W and 4W are respectively

tripled or quadruple capacity of type 1W.

2.Assembled eight linked-function steps in one, the line set achieves through the

after-extrusion process to the before-dring process of whole process automatic

production without man-made errors.

3.The unique patented technology of reciprocating up & down crank arm formation

mechanism, much easy to accurately control the molding pressure with obvious

cost perormance advantages in mold use and its maintenance.

设备描述及机型特点

1.能胜任各种屋面瓦类产品的多花色、多品种、多批量、弹性灵活、

优质高效的生产；3W，4W分别是1W型压瓦线三倍、及四倍产能；

2.整线集合八种工艺步骤，贯穿真空挤出成型后的工艺至干燥前的工

艺全过程，实现无人工误差的全自动流水作业；

3.独特专利技术设计的上下往复拐臂式压制成型机构，具有模具安装

调节简单、维护及使用成本低、成型压力易于精准控制、及整机运

行稳定可靠的明显优势。
