C21-1-2 压瓦机及压瓦成型线系列 ROOFING TILE PRESS & FORMING LINE SERIES
C21-1-2 压瓦机及压瓦成型线系列 ROOFING TILE PRESS & FORMING LINE SERIES

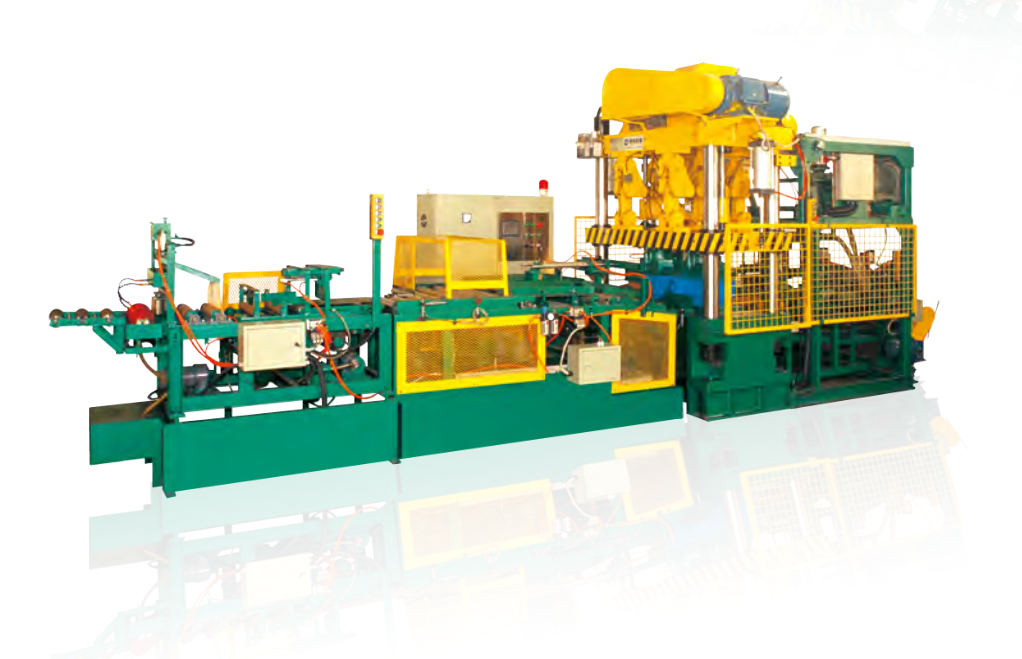

C21-1. TL-AUTOYWJ-1W 型全自动单工位压瓦线
Auto Roofing-Tile Single-Mold Press Line Type TL-AUTOYWJ-1W

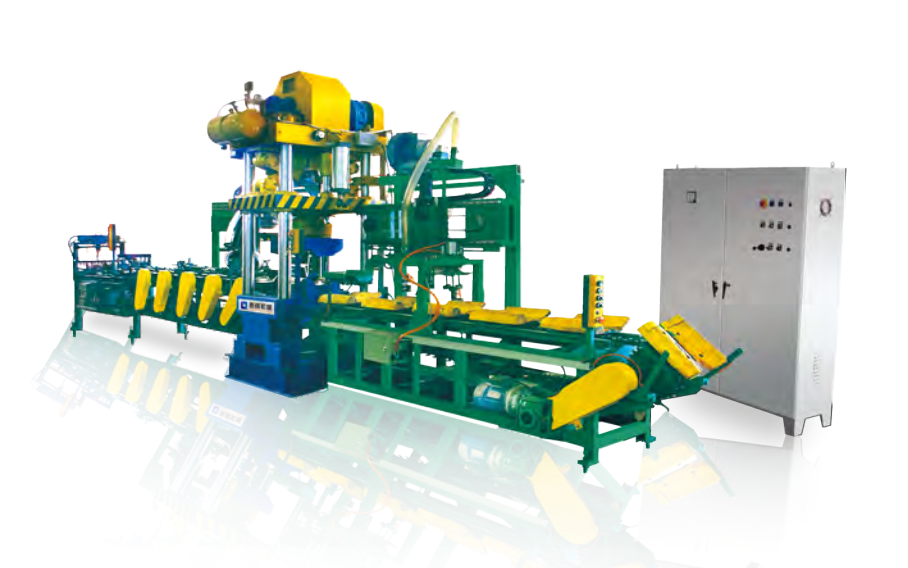

C21-2. TL-AUTOYWJ-2W 型全自动双工位压瓦线
Auto Roofing-Tile Double-Mold Press Line Type TL-AUTOYWJ-2W
主要技术参数 Major Technical Parameters
| 技术参数 / Parameter | 1W 型号 |
2W 型号 |
|---|---|---|
| 外形尺寸 (长 × 宽 × 高) / Dimension L×W×H | 7300×1290×2710 mm | 7740×2220×3300 mm |
| 工作台尺寸 (长 × 宽) / Working Table L×W | 550×380 mm | 1640×865 mm |
| 冲压频率 / Working Frequency | 10~12 次 / 分 (1/min) | 10~12 次 / 分 (1/min) |
| 每分钟冲压片数 / Pieces Per Min | 10~12 片 / 分 (pcs/min) | 20~24 片 / 分 (pcs/min) |
| 压力行程 / Pressure Stroke | 250 mm | 250 mm |
| 最大压制力 / Max Press Force | 1000 kN | 2400 kN |
| 电机功率 / Motor Power | 21.75 kW | 31.87 kW |
| 设备重量 / Weight | 5000 kg |
11000 kg |
Machine Features
1.Super adapt to a variety of roofing tile products
of multi-shape, multi-volume, flexible, high
quality and efficient production. And type 2W is
double capacity of type 1W.
2.Assembled eight linked-function steps in one, the
line set achieves through the after-extrusion process
to the before-drying process of whole process
automatic production without man-made errors.
3.The unique patented technology of reciprocat-
ing up & down crank arm formation mechanism,
much easy to accurately control the molding
pressure with obvious cost performance advan-
tages in mold use and its maintenance.
设备描述及机型特点
1.能胜任各种屋面瓦类产品的多花色、多品种、多批
量、弹性灵活、优质高效的生产；2W较1W型压瓦
线两倍的产能；
2.整线集合八种工艺步骤，贯穿真空挤出成型后的工
艺至干燥前的工艺全过程，实现无人工误差的全自
动流水作业；
3.独特专利技术设计的上下往复拐臂式压制成型机
构，具有模具安装调节简单、维护及使用成本低、
成型压力易于精准控制、及整机运行稳定可靠的明
显优势。
